The Industry Role of Backend Packaging Process
後段封裝製程的產業角色
臥底老呂｜2025-07-10
1. 前言
在半導體產業中，後段封裝製程已從過去被視為被動的後製工序，逐步轉型為驅動系統性能、微縮化與異質整合的策略關鍵。隨著摩爾定律的效應逐漸趨緩，異質整合技術迅速興起，後段封裝在實現系統創新中的角色顯得比以往任何時候都更為重要。

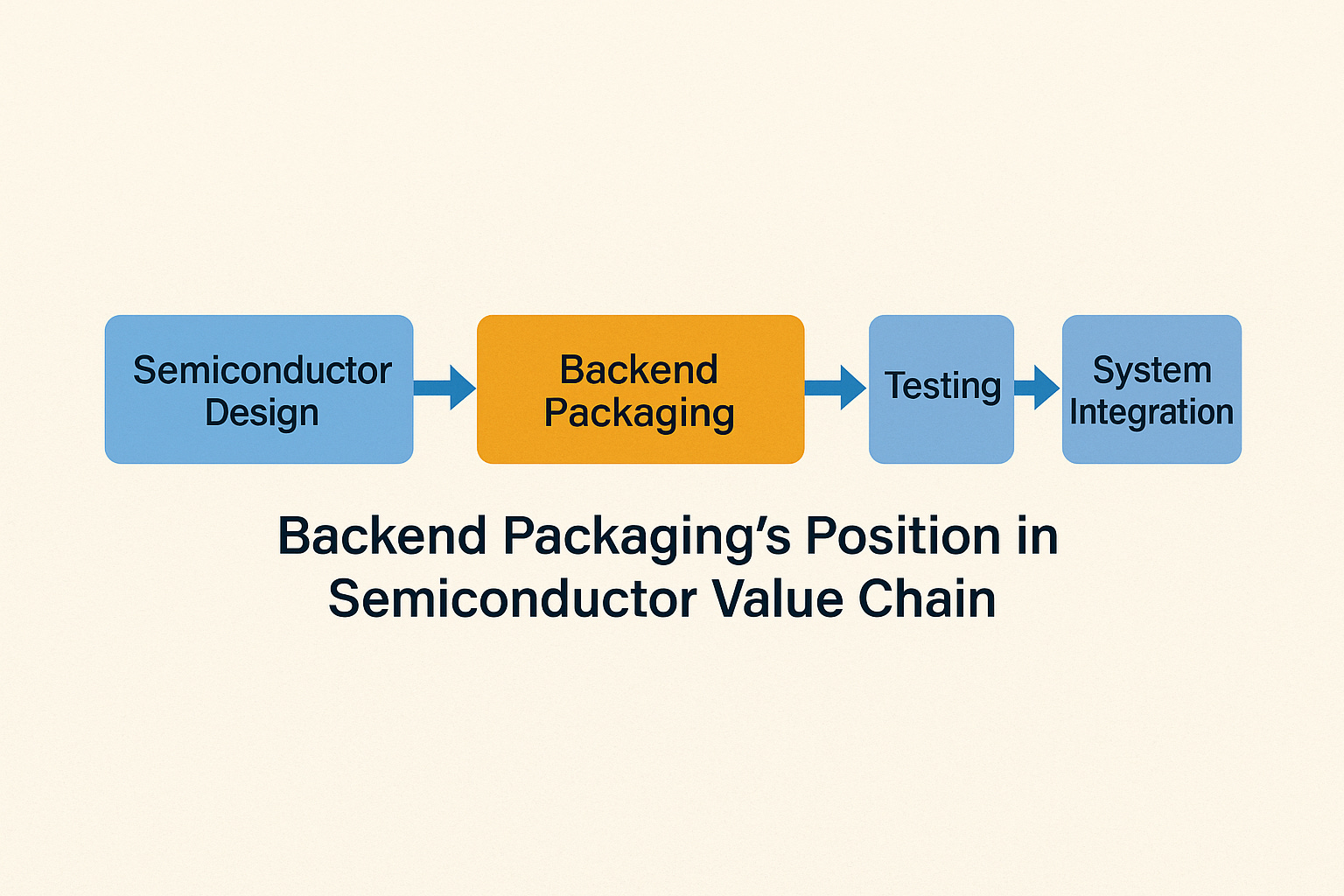

本文將探討封裝製程於半導體價值鏈中的轉變地位，並剖析其對技術發展、製造體系與商業模式生態的戰略意涵。
2. 問題陳述
傳統封裝流程如晶圓凸塊、切割、貼合、打線與塑封等，長期以來被視為勞力密集、附加價值有限的標準流程。然而，隨著先進運算（AI、HPC）、邊緣裝置與多晶粒架構（如 2.5D/3D IC、Chiplet）普及，封裝需滿足更高的 I/O 密度、更佳的散熱效能與更短的訊號路徑，同時支援異質整合。
主要挑戰包括：
整合來自不同節點與晶圓廠的晶粒
微細互連與極薄晶片造成的良率損失
高階封裝設備資本密集、投資門檻高
傳統 OSAT 設計支援與模擬能力不足
這些缺口使得傳統封裝代工（OSAT）面臨被晶圓代工或系統廠自建先進封裝產線所取代的風險。
3. 現況評估
領先的封裝廠商（如 ASE、Amkor、JCET）正積極轉型，發展具附加價值的封裝解決方案，包括：
晶圓級扇出封裝（FOWLP）
使用 TSV 進行 2.5D/3D 整合
系統級封裝模組（SiP）
整合熱管理與 EMI 抑制方案
同時，晶圓代工大廠（如 TSMC 的 CoWoS、InFO）與 IDM（如 Intel 的 Foveros）也正將先進封裝納入其產品與服務鏈，形成明顯分化趨勢：
高性能、高毛利封裝 → 被晶圓廠與 IDM 吸收
高產能、中階封裝業務 → 留在 OSAT 領域
而車用電子、AR/VR、醫療 AIoT 等新興應用雖具潛力，但也要求封裝廠商進一步提升設計整合、基板創新與熱可靠性。
4. 解決方案建議
為避免被邊緣化並掌握下一代系統整合的價值，後段封裝廠應積極推動以下策略：
建構異質整合平台：投資 FOCoS、Chiplet 整合與 Hybrid Bonding 等能力
強化設計與模擬服務：建立協同設計平台，支援系統設計者與晶圓廠需求
攜手材料與基板創新者：突破高密度 RDL、玻璃基板與熱介面材料的瓶頸
與生態系緊密連結：在新竹、矽谷等 Fabless 聚落設立封裝設計據點，強化回應速度與設計互動

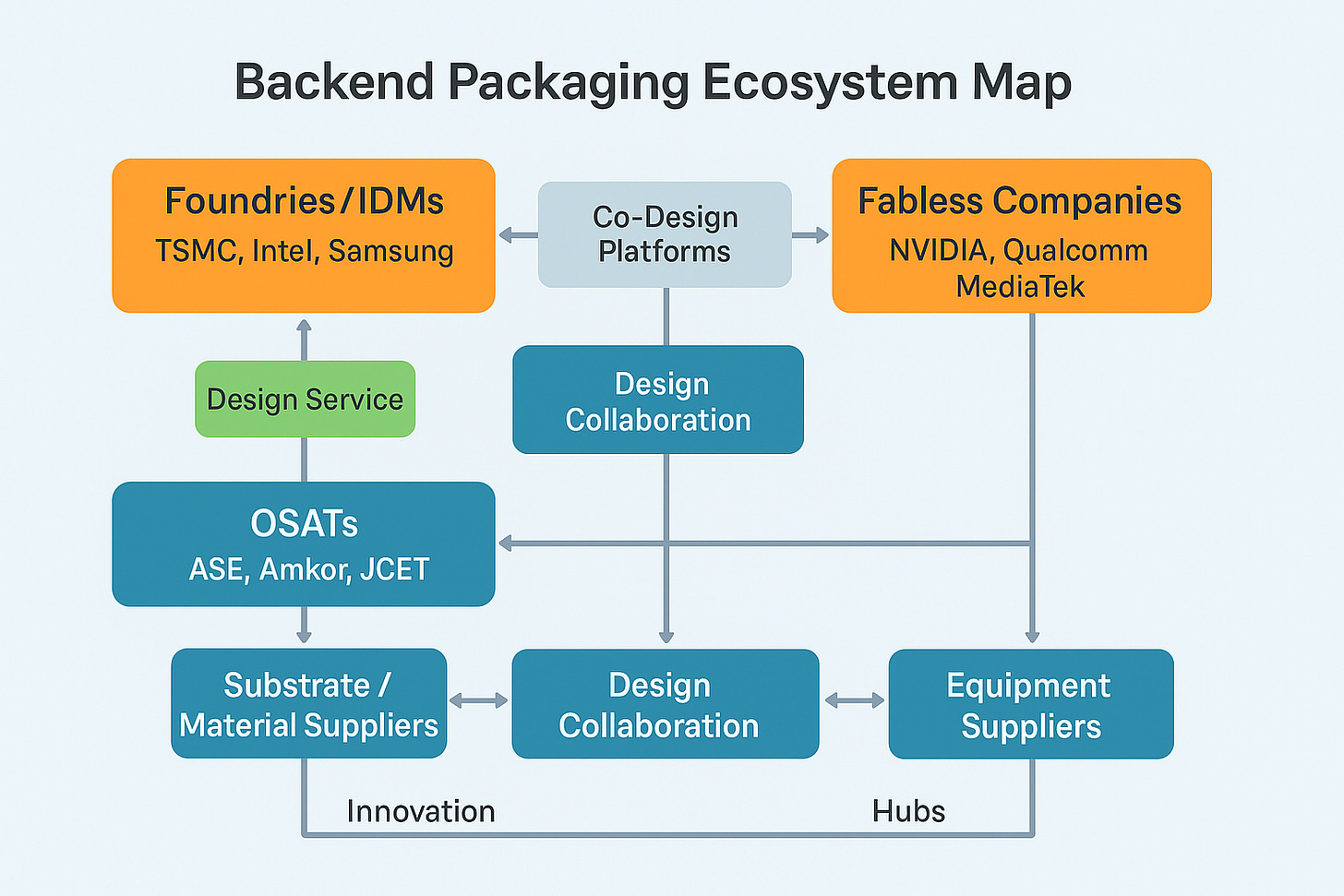

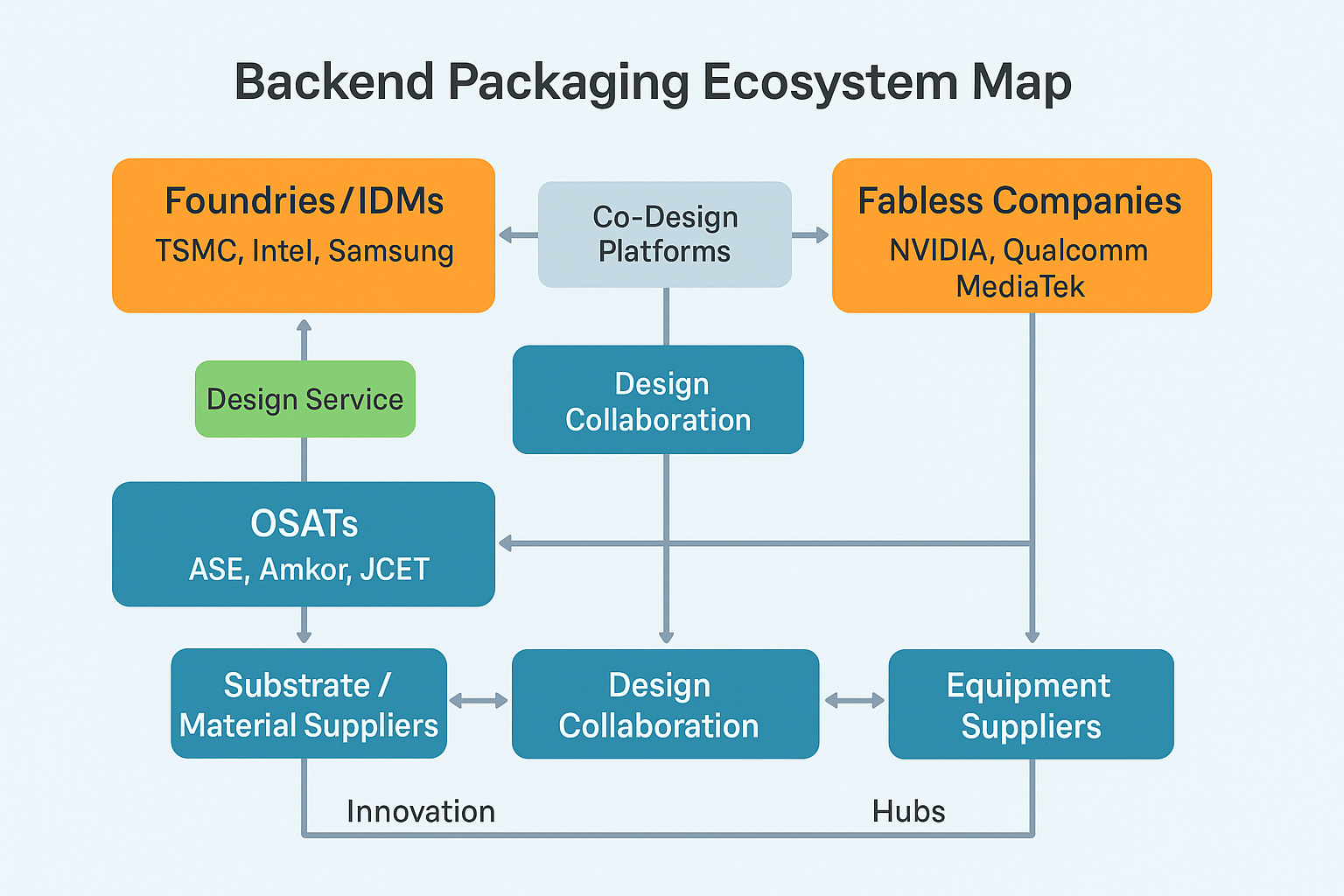

這張圖 [[Figure 3: Backend Packaging Ecosystem Map]] 描繪了後段封裝產業的生態系統關係圖，透過不同角色之間的互動與設計合作流程，說明了誰參與封裝設計、誰推動創新、誰提供材料與設備：
🔷 圖中主要角色與功能說明：
區塊
代表單位
功能與說明
Foundries/IDMs（晶圓代工與整合廠）
TSMC, Intel, Samsung
提供晶圓製造與先進封裝整合服務，可參與設計共構與平台主導。
Fabless Companies（無晶圓設計公司）
NVIDIA, Qualcomm, MediaTek
系統架構與晶片設計者，通常將封裝設計外包，需與代工與封裝廠密切合作。
OSATs（封裝與測試代工）
ASE, Amkor, JCET
提供量產與中高階封裝服務，逐步轉型提供設計協同與系統整合。
Substrate / Material Suppliers（基板／材料商）
各種先進材料與封裝載板供應商
提供 RDL、glass core、封裝用導熱介面等材料，參與創新合作。
Equipment Suppliers（設備供應商）
封裝用曝光機、Hybrid Bonder、雷射鑽孔等設備製造商
支援高密度封裝需求，與封裝廠共同開發新製程設備。
Co-Design Platforms / Design Service
系統設計平台與服務提供者
提供跨晶粒、跨封裝架構的模擬、驗證、設計共構平台。
🔁 各角色之間的互動關係：
Fabless ↔ Co-Design Platforms ↔ Foundries/IDMs
→ 跨平台協同設計晶片與封裝架構Fabless ↔ OSATs
→ 指定封裝需求、製造轉交與設計整合（如 SoC + SiP）OSATs ↔ 材料 / 設備供應商
→ 合作開發先進封裝製程、材料與設備創新（如 glass interposer, hybrid bonding）Design Service 往上連接至 Foundry/IDM
→ 表示 OSAT 的升級策略之一：由被動代工者轉為設計服務提供者
📌 生態結構重點觀察：
設計協同為核心競爭力：誰能提供完整封裝設計支援，誰就更容易掌握價值主導權。
創新來源分散：材料與設備供應商角色日益重要，成為 OSAT 的技術升級動力。
封裝廠角色轉型中：從單純封裝供應商走向「系統整合」、「設計服務」與「協同開發者」。
5. 關鍵效益
效益類別
說明
系統性能提升
透過短互連達成更佳訊號完整性、更高頻寬與更低功耗
商業模式轉型
從勞力密集轉向設計與模擬驅動的價值鏈
ESG 永續合規
先進封裝有助於熱控優化與降低碳足跡
地區供應韌性
靠近客戶以提升設計協同並降低供應鏈風險
6. 結論
後段封裝已不再是「製程的最後一站」，而是系統創新的第一哩路。隨著技術與商業模式的加速融合，封裝單位若能順勢升級、主動參與設計與整合，未來將不只是「供應商」，更是半導體產業的創新驅動者與價值共創者。

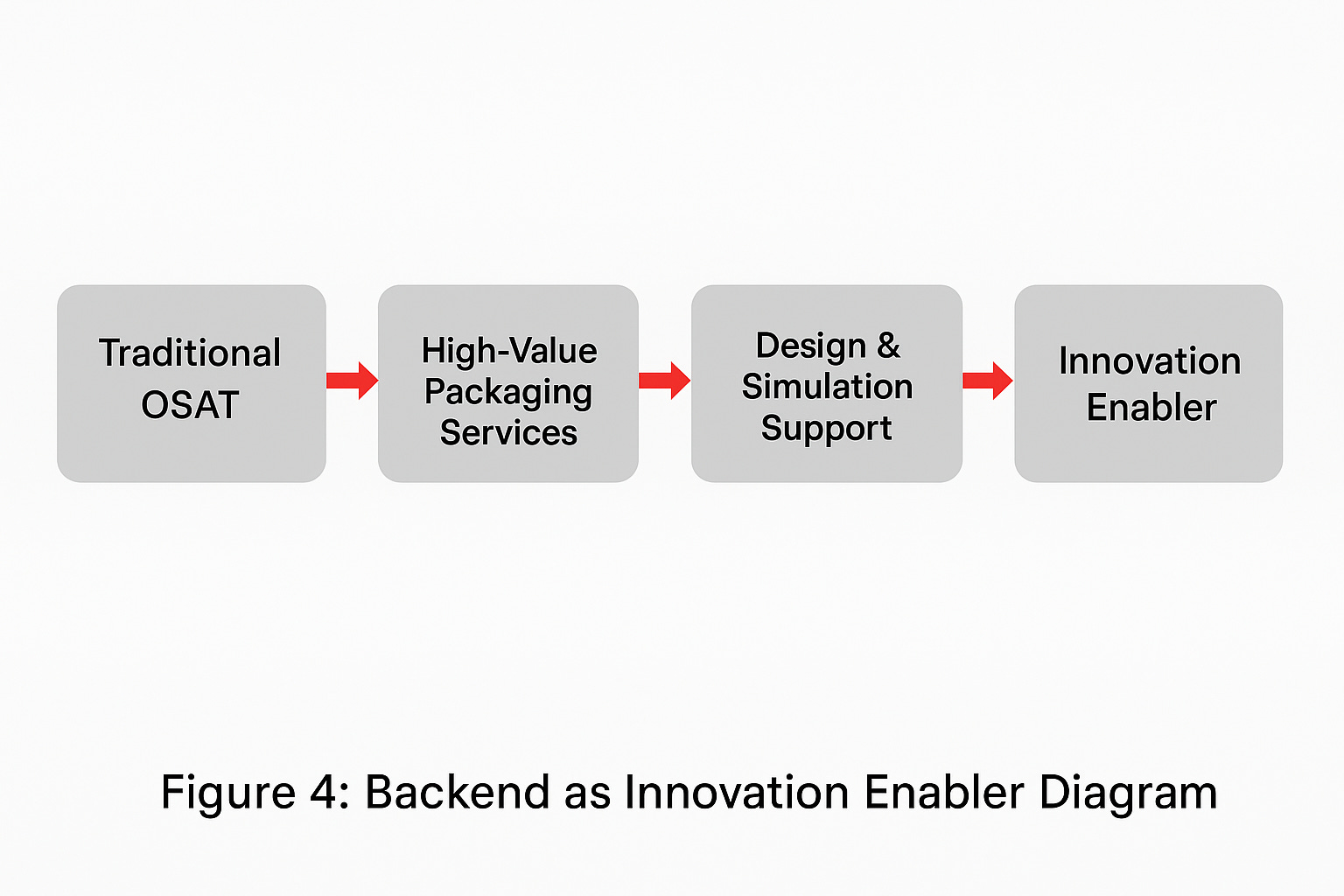

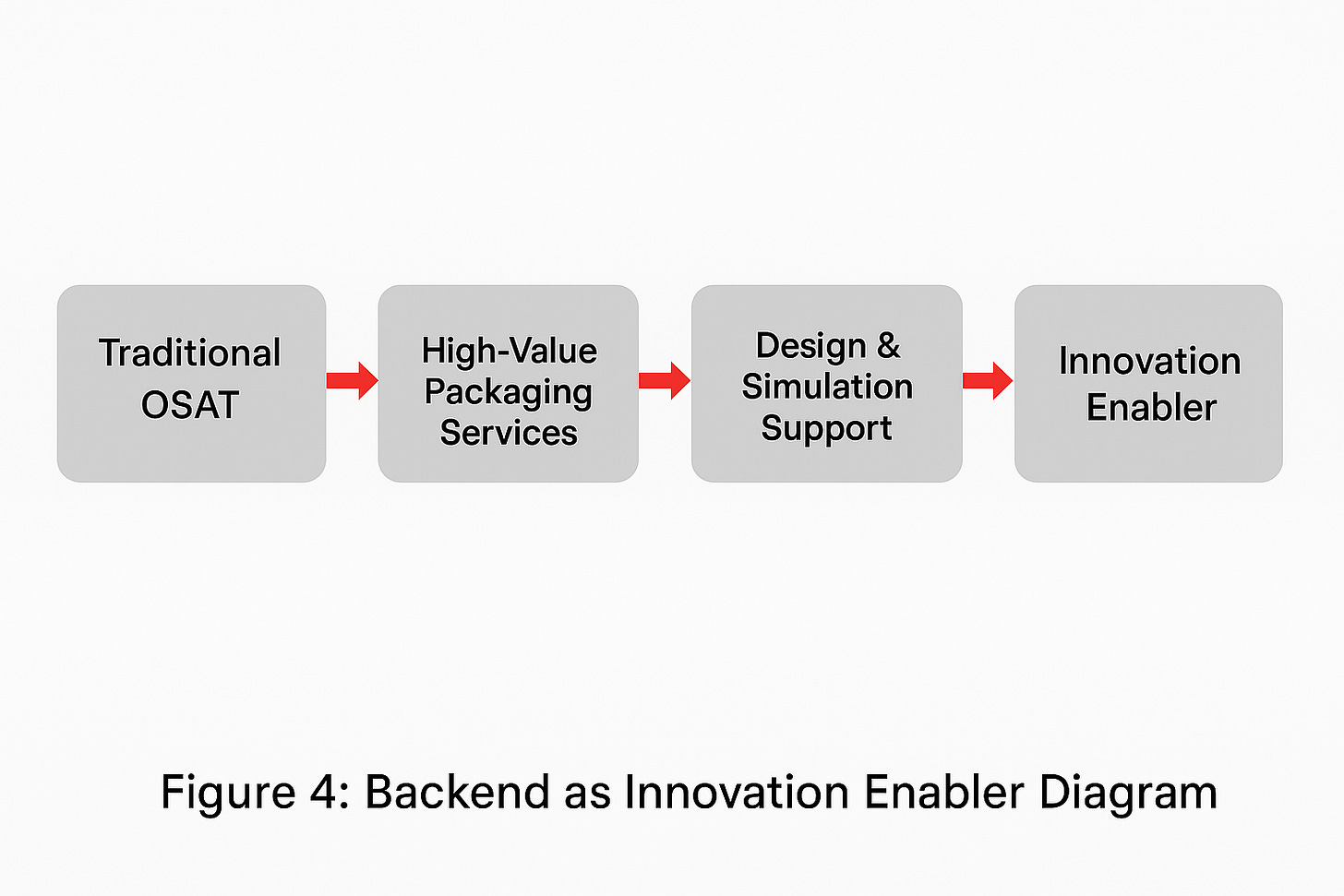

這 [[Figure 4: Backend as Innovation Enabler Diagram]] 描繪了封裝代工業者（OSAT）從傳統角色進化為創新推動者（Innovation Enabler） 的四階段轉型路徑，是理解後段封裝策略升級的關鍵概念圖。
🔁 圖中四個階段說明：
階段
名稱
說明
1️⃣
Traditional OSAT（傳統封裝廠）
僅提供標準化的封裝與測試服務，強調低成本、大量生產。
2️⃣
High-Value Packaging Services（高附加價值封裝）
提供 FOWLP、SiP、2.5D/3D 等先進封裝技術，開始參與部分產品設計協作。
3️⃣
Design & Simulation Support（設計與模擬支援）
建立封裝設計平台、模擬工具與與 IC 設計端的協同流程，成為設計夥伴。
4️⃣
Innovation Enabler（創新推動者）
成為異質整合的系統架構共同設計者，與晶圓廠、IDM、Fabless 並肩開發新一代封裝架構與系統模組。
圖示意涵：
每個階段的右向箭頭代表「能力升級與價值鏈上移」。
最終目標是讓封裝廠成為 不僅是生產者，而是系統創新的共同設計者。
這條路徑也暗示了封裝廠在與晶圓代工（Foundry）、IDM 與 Fabless 競爭中的生存與轉型策略。
實際應用示例：
ASE 由傳統封測廠轉向發展 FOCoS 技術、與系統廠協同設計晶片模組
Amkor 與車用客戶合作開發耐高溫高可靠封裝設計
JCET 強化 SiP 設計中心，向 Fabless 提供整合設計模擬服務
Appendix: Key Terminology
簡寫 英文全名 中文說明 OSAT Outsourced Semiconductor Assembly and Test 封裝測試代工廠商 FOWLP Fan-Out Wafer-Level Packaging 晶圓級扇出封裝 TSV Through-Silicon Via 穿矽通孔，用於 3D 封裝中的垂直互連 RDL Redistribution Layer 重分佈層，用於重繪 I/O 線路 CoWoS Chip-on-Wafer-on-Substrate 台積電的 2.5D 封裝解決方案 SiP System-in-Package 系統級封裝，將多顆晶片整合為一模組 FOCoS Fan-Out Chip-on-Substrate ASE 發展的先進扇出型封裝技術
