Review: Novel Assemble Approaches for 3D Devices Stacks
1. 題目與摘要
Title: Novel Assembly Approaches For 3D Device Stacks
Author: Laura Peters, Semiconductor Engineering (2025-06-30)
Executive Summary:
這篇文章聚焦於最新在 ECTC 2025 大會中展示的 3D 晶片封裝創新技術，強調隨著 AI 訓練與推理需求大幅攀升，3D 封裝成為解決熱管理與頻寬瓶頸的關鍵。文中介紹了多家領先企業如 Intel、TSMC、Georgia Tech 等的技術突破，包括 1µm hybrid bonding、晶片內冷卻、光電共封裝（CPO）等。整體趨勢顯示，3D 堆疊正從概念驗證進入實質量產準備階段，並將重新定義 HPC 與 AI 系統的散熱與訊號架構。

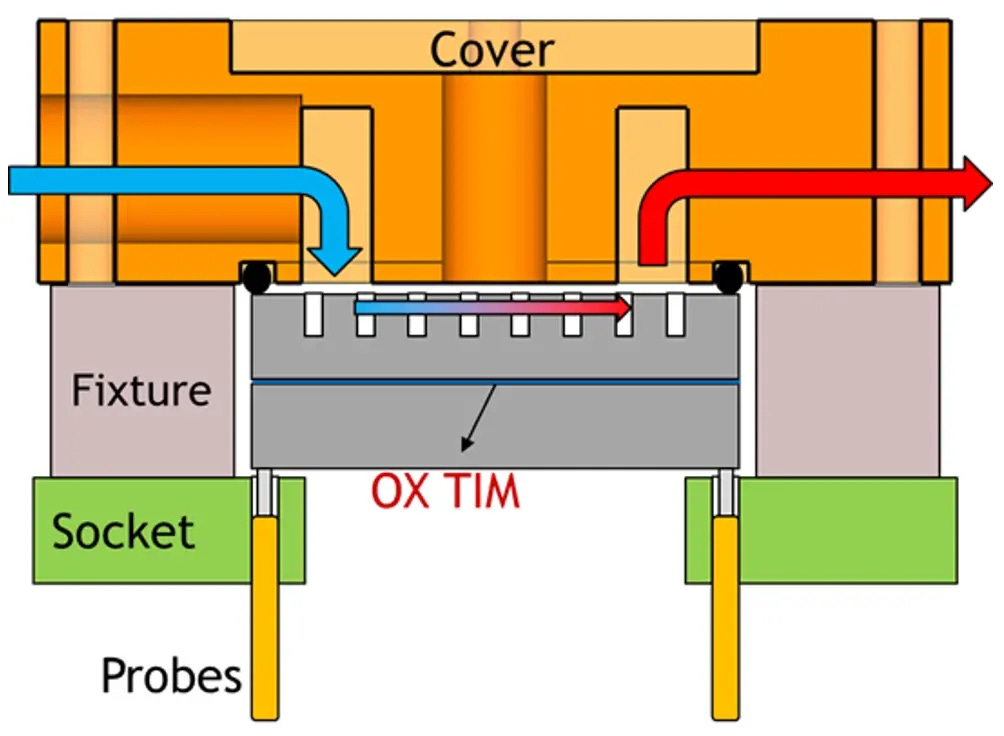

[[ Fig 1: TSMC CoWoS 液冷封裝模組原型圖，展示導入晶片底部冷卻液通道結構 ,TSMC 液冷封裝橫截面圖示，顯示冷卻液由蓋板進入後直接通過晶片底面區域進行散熱，並透過 OX TIM 加強熱導效率（圖片來源：TSMC Interconnect Research） ]]
🔍 圖片說明：
這是一個 液冷散熱封裝模組的橫截面示意圖，圖中要素包括：
元件
說明
Cover
液冷蓋板，內含冷卻液流道
藍色箭頭
冷卻液進入路徑（冷流）
紅色箭頭
冷卻液排出路徑（熱流）
中間白色結構
晶片堆疊區域，可能含有 SoC / HBM
OX TIM
氧化物熱介面材料（thermal interface material），幫助導熱
Fixture / Socket / Probes
封裝與測試用夾具與連接器
2. 背景與重要性說明
AI、HPC（高效能運算）正快速推升晶片堆疊密度與功率密度。
2D 封裝與傳統空冷無法滿足高熱流密度晶片的散熱需求。
晶片堆疊與 chiplet 架構崛起，使熱、頻寬、訊號延遲成為核心瓶頸。
因此，需要創新封裝與散熱設計，從材料、結構、冷卻方式全面革新。

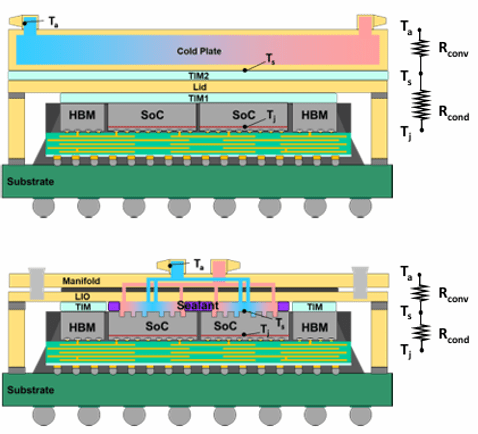

[[ Fig 2: Imec 與 TSMC 於 ECTC 2025 比較傳統 CoWoS 封裝（上）與直接液冷設計（下）之熱流與冷卻架構，指出後者可顯著提升散熱效率（出自 IEEE ECTC 2025, 引用自 Semiconductor Engineering） ]] (CoWoS with direct liquid cooling using 10 L/min water (below) dissipates more heat than CoWoS with TIMs, lid, and cold plate configuration. Source: IEEE ECTC [1])
這張圖展示的是 兩種不同的晶片散熱架構設計比較，常見於高效能 3D IC（如 SoC + HBM 組合）封裝中。圖中搭配了熱阻模型（thermal resistance network）來解釋熱流通路。
🧊 上圖：傳統冷卻方式（Cold Plate + Lid）
結構說明：
Cold Plate：傳統水冷散熱片，與外部冷卻系統連接
Lid（蓋板）：金屬蓋，中間靠 TIM（熱介面材料）與晶片傳熱
TIM1 / TIM2：熱介面材料，分別填補 SoC–Lid 與 Lid–Cold Plate 間隙
SoC / HBM：處理器與高頻寬記憶體模組
Substrate：基板
熱路模型：
熱從 Tj（junction）→ Ts（表面）→ Ta（冷卻液） 傳遞
所經熱阻：R_cond（導熱）+ R_conv（對流）
中間經過多層介質（晶片→TIM1→Lid→TIM2→Cold Plate）
💧 下圖：嵌入式液冷（Integrated Liquid Cooling）
結構說明：
Manifold + Sealant：直接在 SoC 上方整合冷卻液流道，靠封裝密封劑隔絕
冷卻液流入/流出管道：直接與 SoC 表面接觸進行冷卻
TIM 較少或無需蓋板：降低熱阻層數
熱從晶片內部更快散出
熱路模型：
熱從 Tj → Ts → Ta 傳遞，但此設計中 Ts 幾乎 = Tj
對流熱阻 R_conv 更貼近熱源，導熱路徑更短、更快
🔍 重點比較：
項目
傳統冷卻架構
嵌入式液冷架構
散熱距離
長，多層材料
短，直接與 SoC 表面接觸
熱阻
高（TIM1+Lid+TIM2）
低（直接對流）
液冷導入難度
外部冷卻模組即可
封裝需支援冷卻通道與密封結構
適用於
中低功耗封裝
高功率密度 3D 堆疊晶片
技術挑戰
成熟，但熱阻仍偏高
精密封裝整合與材料可靠性要求高
📌 這張圖的核心目的：
說明隨著 SoC + HBM 3D 堆疊功率密度提升，傳統冷卻方式已逐漸無法滿足熱通量需求，嵌入式液冷成為下一代趨勢。
3. 主要創新與技術亮點
公司/機構
技術亮點
重點內容
Intel
1µm hybrid bonding
低 pitch Cu-Cu bonding，提升訊號密度與熱傳導
TSMC
CoWoS with direct liquid cooling
晶片底部導入液冷通道，可支援 4 SoC + 6 HBM 堆疊結構
Georgia Tech
chiplet-as-coolant
將晶片視為冷卻通道本體，透過 TSV/矽中微通道實現液冷
Brewer Science / ITRI
多層聚合物 RDL with hybrid bonding
展示 10 層結構，整合銅與聚合物導體，實現超密度重分佈層（RDL）
Corning / Fraunhofer
光波導玻璃基板
作為 CPO 基板，兼容光電整合並維持熱穩定性
Samsung
散熱強化封裝
導入高熱導銅底板技術，應用於 DRAM 與行動處理器
Imec
熱模擬與功率分佈分析
進行多晶粒封裝熱管理建模與實驗，以評估高熱密度區域與冷卻效益

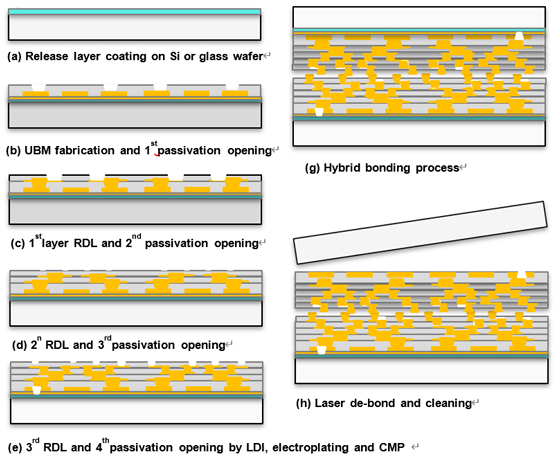

[[ Fig 3: Intel hybrid bonding 橫截面圖示，呈現 1μm Cu-Cu 鍍層與對位結構 , Intel hybrid bonding 封裝製程流程圖，展示多層 RDL 製作後，進行 Cu-Cu 混合鍵結並對位整合（圖片來源：Intel 於 IEEE ECTC 發表之封裝技術論文)
📌 圖片說明與流程：
這是 Intel 在其先進封裝流程中所採用的 Hybrid Bonding 製程的流程橫截面圖解，具體說明如下：
圖塊步驟
說明
(a)
在玻璃或矽晶圓上塗佈釋放層（release layer）
(b)
製作 UBM（Under Bump Metallization）與第一次 passivation 開口
(c)-(e)
進行多層 RDL（Redistribution Layer）與 passivation 開口，通常至第 3 或第 4 層
(f)
鍍銅與平坦化處理（電鍍 + CMP）
(g)
關鍵步驟：Hybrid bonding（包含 Cu-to-Cu bonding + Oxide bonding）→ 圖中灰白/黃色分層顯示對位與導通結構
(h)
最後使用雷射除膠與晶圓分離（Laser de-bond and cleaning）
🔍 重點資訊：
黃色區域：銅層（Cu）
灰白結構：矽層與氧化層
結構密度高、pitch 極小，約為 1μm 級 Cu-Cu bonding
實現「面對面直接堆疊（face-to-face）」的 3D IC 封裝架構
4. 技術可行性與限制分析
1µm hybrid bonding：目前已達實驗片水平，但大規模商用尚受限於對位誤差與界面氣泡控制。
液冷封裝：需解決微通道可靠性、灌注與封膠技術、長期穩定性問題。
chiplet-as-coolant：概念具突破性，但在製程整合與熱脹冷縮管理上難度高。
CPO 光電共封裝：現已進入原型製作，光學對準、封裝光損與熱穩定性為關鍵挑戰。

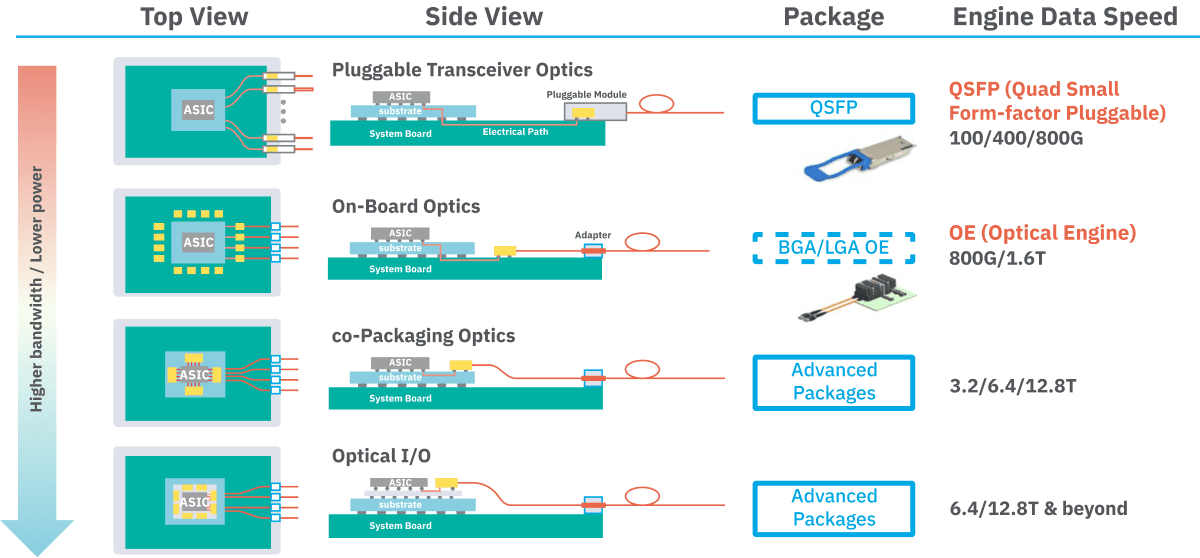

[[ Fig 4: Co-Packaged Optics 架構演進示意圖，展示從 Pluggable、On-Board 至 CPO 與 Optical I/O 各階段整合模式，並對應資料速率與封裝技術需求（出自 ASE Silicon Photonics 技術簡報） ]]
📌 圖片說明解析
這張圖來自 ASE 的官方簡報，對比了四種光模組整合架構的演進，從傳統到先進
架構
上視圖與側剖圖
封裝型式
資料速率
Pluggable Optics
光模組插拔於主機板上，ASIC 與光模組相隔較遠
QSFP
100/400/800G
On-Board Optics
光引擎接近 ASIC，但仍獨立封裝
BGA/LGA OE
800G / 1.6T
Co-Packaged Optics (CPO)
光引擎直接與 ASIC 共封裝（圖中第三項）
Advanced Packages
3.2 / 6.4 / 12.8T
Optical I/O
光模組進一步整合至晶片級別（具未來性）
Advanced Packages
6.4 / 12.8T & beyond
左側箭頭說明清楚傳輸趨勢： 更高頻寬、更低功耗往下演進
第三排正是 CPO 架構核心，與主題完全契合
5. 市場與產業影響
資料中心/AI 加速器市場：將是最早導入此類高密度、高散熱封裝技術的應用場域。
晶圓代工/封裝業者（TSMC、Intel、ASE 等）：需要投入高額資本升級先進封裝產線。
材料供應商（如 Tosoh、Brewer、Shin-Etsu）：須提供新一代封裝膠、熱界面材料、導熱聚合物等新材料。

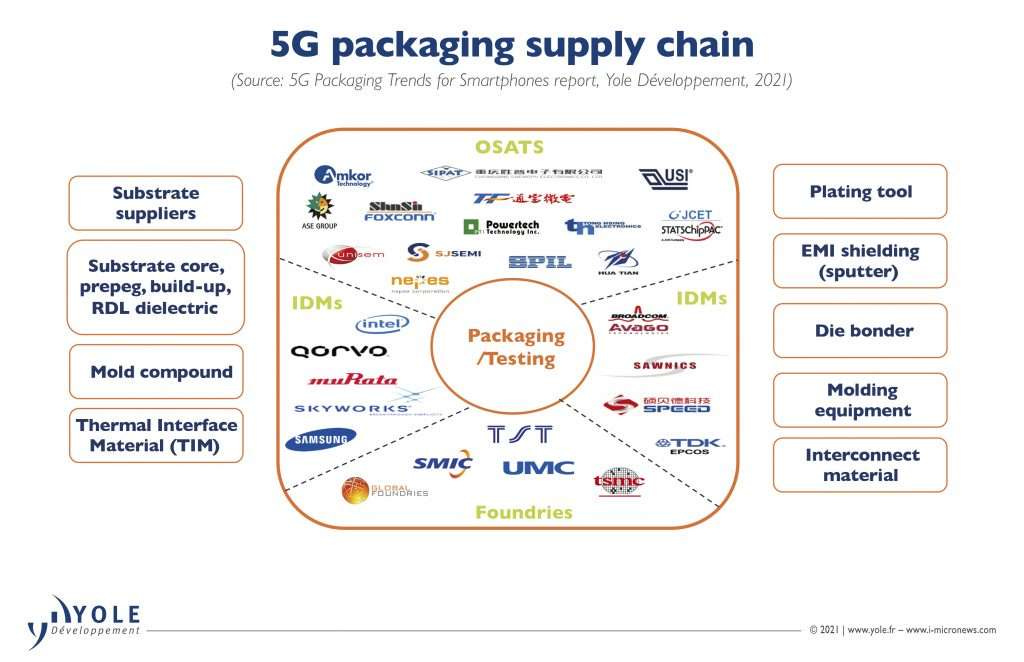

[[ Fig 5: 3D 封裝材料供應鏈圖譜，顯示材料技術、設備與製程供應商在高密度封裝產業中的角色（出自 Yole Development） ]]
6. 觀點與建議
本文雖屬技術新聞性質，但引用大量 ECTC 大會報告，具備極高趨勢參考價值。
從商業角度，液冷與 chiplet 級散熱將帶動晶圓封裝材料與系統整合解決方案的升級機會。
台灣廠商若要參與，建議關注如下三類技術鏈結：
無氟冷卻液與密封封裝材料（取代 3M Novec）
微通道結構用高精度雷射加工/微蝕刻技術
光電/熱共封裝模組整合（特別是 Co-Packaged Optics 模組）
機會
(1) 無氟冷卻液材料
TSMC、Imec 等先進封裝大廠已開始導入晶片內建微通道液冷結構，以因應 AI 晶片的極高功率密度需求。由於 3M 已退出 Novec 冷卻液市場，產業對無氟、絕緣型液體材料的替代方案有強烈需求，為 UNK 的熱管理材料產品帶來潛在機會。
(2)導電聚合物用於 CPO（Co-Packaged Optics）製程
ASE、Intel 等正在推動 CPO 封裝架構，將光模組與邏輯晶片共封裝以提升高速低功耗傳輸能力。製程中需導入具備高導電性、光穩定性及製程相容性的特殊導電聚合物。可思考作進一步切入光電封裝供應鏈。
Appendix
原文出處
ECTC 2025“ECTC 2025（第 75 屆 IEEE Electronic Components and Technology Conference）將於 2025年5月27日至30日在美國德州 Grapevine 的 Gaylord Texan Resort & Convention Center 舉行，由 IEEE Electronics Packaging Society 主辦。
